投写距離シミュレーター
投写距離シミュレーターを使用して、プロジェクターの投写サイズと距離を計算し、適切なプロジェクターの配置位置をご確認いただけます。ご希望の該当のプロジェクター型番を選択の上、ご確認ください。
投写距離シミュレーターを使用して、プロジェクターの投写サイズと距離を計算し、適切なプロジェクターの配置位置をご確認いただけます。ご希望の該当のプロジェクター型番を選択の上、ご確認ください。
投写距離表
| レンズ種類 | 短焦点 | 短焦点 | ワイド短焦点 | 標準 | 長焦点 | 超長焦点 |
|---|---|---|---|---|---|---|

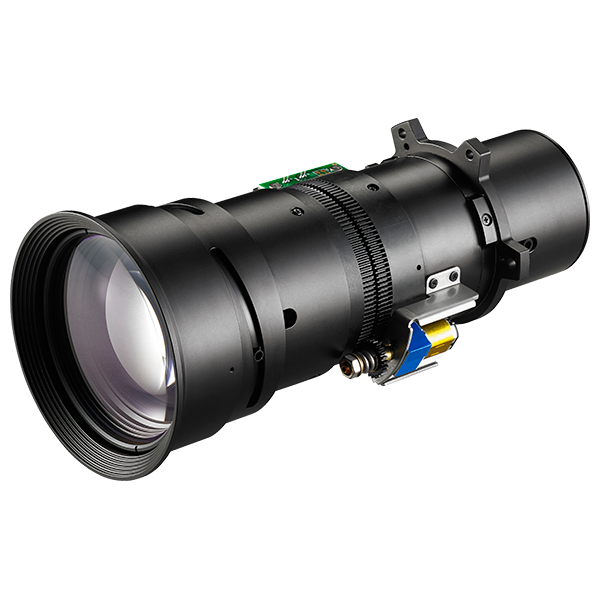

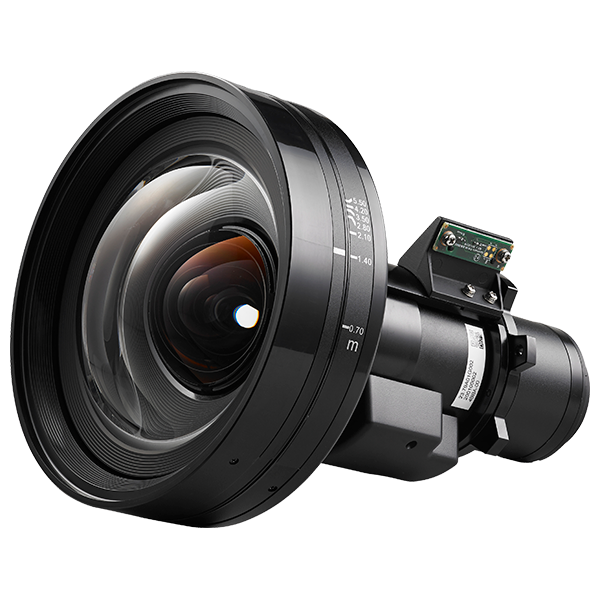

| 型式 | BX-CTA17Option | BX-CTA15Option | BX-CAA01Option | BX-CAA06Option | BX-CAA03Option | BX-CTA13Option |
| レンズ写真 |  クリックで拡大 |
 クリックで拡大 |
 クリックで拡大 |
 クリックで拡大 |
 クリックで拡大 |
 クリックで拡大 |
投写距離表

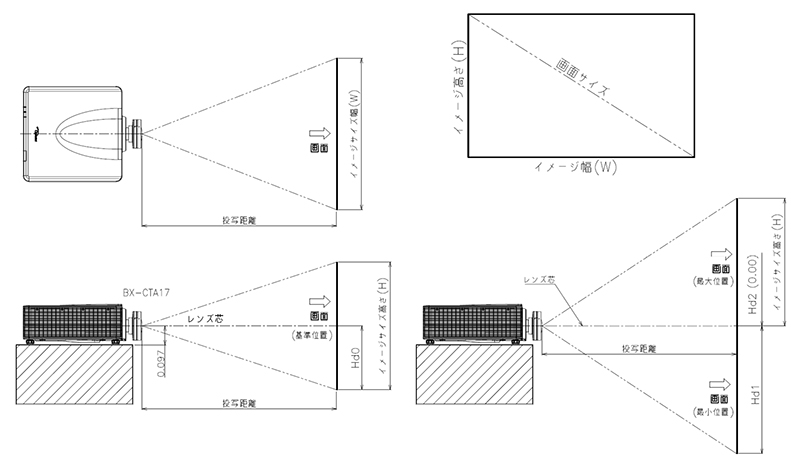

短焦点レンズ BX-CTA17
| アスペクト比（16:10） | |||||||
|---|---|---|---|---|---|---|---|
| 画面サイズ（型） | イメージサイズ（m） | プロジェクターの距離(m)※1 | オフセットHd（m）最短（ワイド）時※3 レンズ芯からイメージ下端 |
||||
| 幅（W） | 高さ（H） | 最短（ワイド） | 最長（テレ） | Hd0 （基準位置）※2 |
Hd1 （最小位置） |
Hd2 （最大位置） |
|
| 50 | 1.077 | 0.673 | 0.700 | 0.808 | -0.337 | -0.673 | 0.000 |
| 80 | 1.723 | 1.077 | 1.120 | 1.292 | -0.539 | -1.077 | 0.000 |
| 100 | 2.154 | 1.346 | 1.400 | 1.615 | -0.673 | -1.346 | 0.000 |
| 120 | 2.585 | 1.615 | 1.680 | 1.939 | -0.808 | -1.615 | 0.000 |
| 150 | 3.231 | 2.019 | 2.100 | 2.423 | -1.010 | -2.019 | 0.000 |
| 180 | 3.877 | 2.423 | 2.520 | 2.908 | -1.212 | -2.423 | 0.000 |
| 200 | 4.308 | 2.692 | 2.800 | 3.231 | -1.346 | -2.692 | 0.000 |
| 220 | 4.739 | 2.962 | 3.080 | 3.554 | -1.481 | -2.962 | 0.000 |
| 250 | 5.385 | 3.365 | 3.500 | 4.039 | -1.683 | -3.365 | 0.000 |
| 280 | 6.031 | 3.769 | 3.920 | 4.523 | -1.885 | -3.769 | 0.000 |
| 300 | 6.462 | 4.039 | 4.200 | 4.846 | -2.020 | -4.039 | 0.000 |
| 320 | 6.893 | 4.308 | 4.480 | 5.169 | -2.154 | -4.308 | 0.000 |
| 350 | 7.539 | 4.712 | 4.900 | 5.654 | -2.356 | -4.712 | 0.000 |
| 380 | 8.185 | 5.116 | 5.320 | 6.139 | -2.558 | -5.116 | 0.000 |
| 400 | 8.616 | 5.385 | 5.600 | 6.462 | -2.693 | -5.385 | 0.000 |
| 420 | 9.046 | 5.654 | 5.880 | 6.785 | -2.827 | -5.654 | 0.000 |
| 450 | 9.693 | 6.058 | 6.300 | 7.269 | -3.029 | -6.058 | 0.000 |
| 480 | 10.339 | 6.462 | 6.720 | 7.754 | -3.231 | -6.462 | 0.000 |
| 500 | 10.770 | 6.731 | 7.000 | 8.077 | -3.366 | -6.731 | 0.000 |
※1 アスペクト比WUXGA（16：10）映写時の距離です、投写距離は実際の距離と誤差のある場合があります。（許容誤差±5%）
※2 （基準位置）とは、レンズキャリブレーション操作を行ったレンズ初期位置のことを指します。
※3 オフセットHdは、設置面の水平度に影響を受けるため、およその値として下さい。

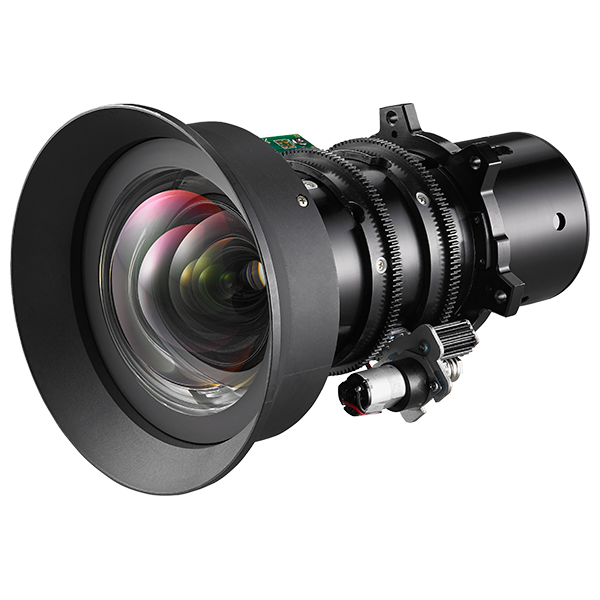

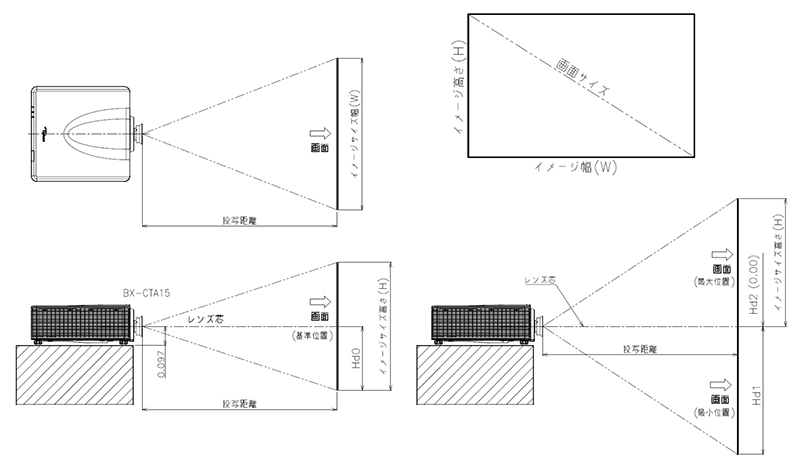

短焦点レンズ BX-CTA15
| アスペクト比（16:10） | |||||||
|---|---|---|---|---|---|---|---|
| 画面サイズ（型） | イメージサイズ（m） | プロジェクターの距離(m)※1 | オフセットHd（m）最短（ワイド）時※3 レンズ芯からイメージ下端 |
||||
| 幅（W） | 高さ（H） | 最短（ワイド） | 最長（テレ） | Hd0 （基準位置）※2 |
Hd1 （最小位置） |
Hd2 （最大位置） |
|
| 50 | 1.077 | 0.673 | 0.808 | 1.023 | -0.337 | -0.673 | 0.000 |
| 80 | 1.723 | 1.077 | 1.292 | 1.637 | -0.539 | -1.077 | 0.000 |
| 100 | 2.154 | 1.346 | 1.615 | 2.046 | -0.673 | -1.346 | 0.000 |
| 120 | 2.585 | 1.615 | 1.939 | 2.455 | -0.808 | -1.615 | 0.000 |
| 150 | 3.231 | 2.019 | 2.423 | 3.069 | -1.010 | -2.019 | 0.000 |
| 180 | 3.877 | 2.423 | 2.908 | 3.683 | -1.212 | -2.423 | 0.000 |
| 200 | 4.308 | 2.692 | 3.231 | 4.092 | -1.346 | -2.692 | 0.000 |
| 220 | 4.739 | 2.962 | 3.554 | 4.502 | -1.481 | -2.962 | 0.000 |
| 250 | 5.385 | 3.365 | 4.039 | 5.116 | -1.683 | -3.365 | 0.000 |
| 280 | 6.031 | 3.769 | 4.523 | 5.729 | -1.885 | -3.769 | 0.000 |
| 300 | 6.462 | 4.039 | 4.846 | 6.139 | -2.020 | -4.039 | 0.000 |
| 320 | 6.893 | 4.308 | 5.169 | 6.548 | -2.154 | -4.308 | 0.000 |
| 350 | 7.539 | 4.712 | 5.654 | 7.162 | -2.356 | -4.712 | 0.000 |
| 380 | 8.185 | 5.116 | 6.139 | 7.776 | -2.558 | -5.116 | 0.000 |
| 400 | 8.616 | 5.385 | 6.462 | 8.185 | -2.693 | -5.385 | 0.000 |
| 420 | 9.046 | 5.654 | 6.785 | 8.594 | -2.827 | -5.654 | 0.000 |
| 450 | 9.693 | 6.058 | 7.269 | 9.208 | -3.029 | -6.058 | 0.000 |
| 480 | 10.339 | 6.462 | 7.754 | 9.822 | -3.231 | -6.462 | 0.000 |
| 500 | 10.770 | 6.731 | 8.077 | 10.231 | -3.366 | -6.731 | 0.000 |
※1 アスペクト比WUXGA（16：10）映写時の距離です、投写距離は実際の距離と誤差のある場合があります。（許容誤差±5%）
※2 （基準位置）とは、レンズキャリブレーション操作を行ったレンズ初期位置のことを指します。
※3 オフセットHdは、設置面の水平度に影響を受けるため、およその値として下さい。

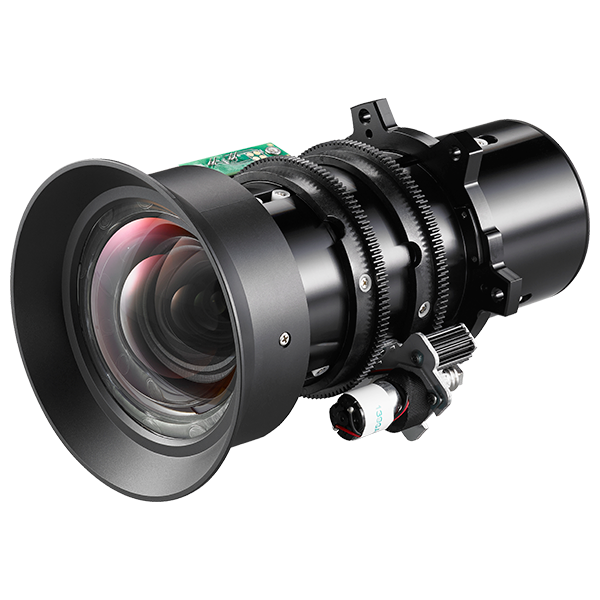

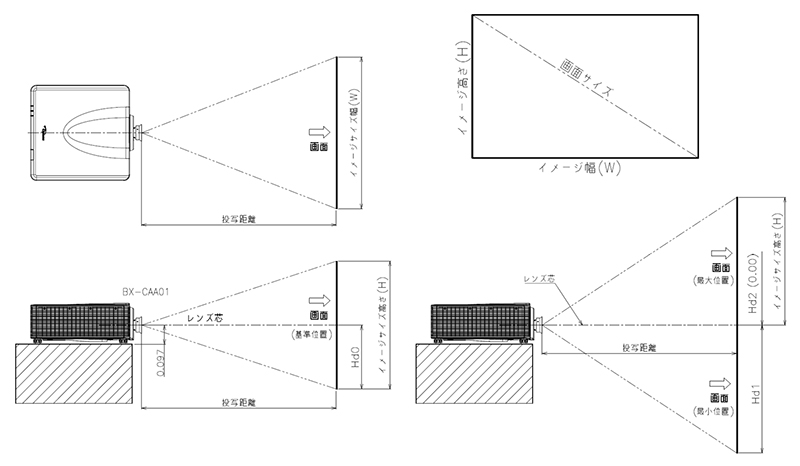

ワイド短焦点レンズ BX-CAA01
| アスペクト比（16:10） | |||||||
|---|---|---|---|---|---|---|---|
| 画面サイズ（型） | イメージサイズ（m） | プロジェクターの距離(m)※1 | オフセットHd（m）最短（ワイド）時※3 レンズ芯からイメージ下端 |
||||
| 幅（W） | 高さ（H） | 最短（ワイド） | 最長（テレ） | Hd0 （基準位置）※2 |
Hd1 （最小位置） |
Hd2 （最大位置） |
|
| 50 | 1.077 | 0.673 | 1.023 | 1.314 | -0.337 | -0.673 | 0.000 |
| 80 | 1.723 | 1.077 | 1.637 | 2.102 | -0.539 | -1.077 | 0.000 |
| 100 | 2.154 | 1.346 | 2.046 | 2.628 | -0.673 | -1.346 | 0.000 |
| 120 | 2.585 | 1.615 | 2.455 | 3.153 | -0.808 | -1.615 | 0.000 |
| 150 | 3.231 | 2.019 | 3.069 | 3.942 | -1.010 | -2.019 | 0.000 |
| 180 | 3.877 | 2.423 | 3.683 | 4.730 | -1.212 | -2.423 | 0.000 |
| 200 | 4.308 | 2.692 | 4.092 | 5.256 | -1.346 | -2.692 | 0.000 |
| 220 | 4.739 | 2.962 | 4.502 | 5.781 | -1.481 | -2.962 | 0.000 |
| 250 | 5.385 | 3.365 | 5.116 | 6.569 | -1.683 | -3.365 | 0.000 |
| 280 | 6.031 | 3.769 | 5.729 | 7.358 | -1.885 | -3.769 | 0.000 |
| 300 | 6.462 | 4.039 | 6.139 | 7.883 | -2.020 | -4.039 | 0.000 |
| 320 | 6.893 | 4.308 | 6.548 | 8.409 | -2.154 | -4.308 | 0.000 |
| 350 | 7.539 | 4.712 | 7.162 | 9.197 | -2.356 | -4.712 | 0.000 |
| 380 | 8.185 | 5.116 | 7.776 | 9.986 | -2.558 | -5.116 | 0.000 |
| 400 | 8.616 | 5.385 | 8.185 | 10.511 | -2.693 | -5.385 | 0.000 |
| 420 | 9.046 | 5.654 | 8.594 | 11.037 | -2.827 | -5.654 | 0.000 |
| 450 | 9.693 | 6.058 | 9.208 | 11.825 | -3.029 | -6.058 | 0.000 |
| 480 | 10.339 | 6.462 | 9.822 | 12.613 | -3.231 | -6.462 | 0.000 |
| 500 | 10.770 | 6.731 | 10.231 | 13.139 | -3.366 | -6.731 | 0.000 |
※1 アスペクト比WUXGA（16：10）映写時の距離です、投写距離は実際の距離と誤差のある場合があります。（許容誤差±5%）
※2 （基準位置）とは、レンズキャリブレーション操作を行ったレンズ初期位置のことを指します。
※3 オフセットHdは、設置面の水平度に影響を受けるため、およその値として下さい。

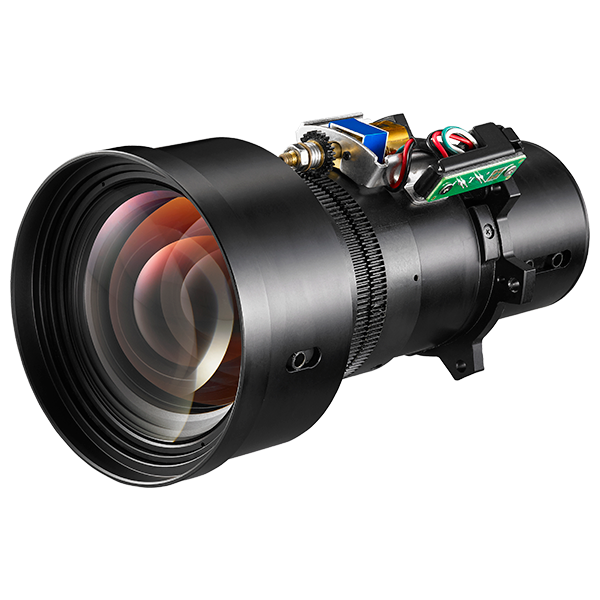

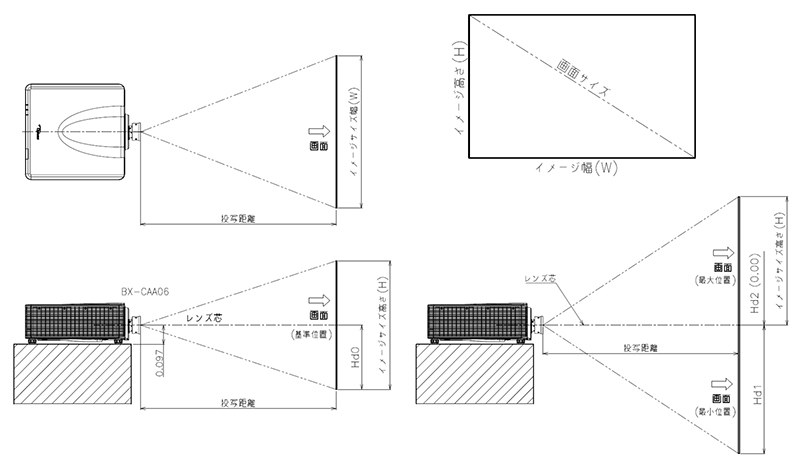

標準焦点レンズ BX-CAA06
| アスペクト比（16:10） | |||||||
|---|---|---|---|---|---|---|---|
| 画面サイズ（型） | イメージサイズ（m） | プロジェクターの距離(m)※1 | オフセットHd（m）最短（ワイド）時※3 レンズ芯からイメージ下端 |
||||
| 幅（W） | 高さ（H） | 最短（ワイド） | 最長（テレ） | Hd0 （基準位置）※2 |
Hd1 （最小位置） |
Hd2 （最大位置） |
|
| 50 | 1.077 | 0.673 | 1.314 | 1.637 | -0.337 | -0.673 | 0.000 |
| 80 | 1.723 | 1.077 | 2.102 | 2.619 | -0.539 | -1.077 | 0.000 |
| 100 | 2.154 | 1.346 | 2.628 | 3.274 | -0.673 | -1.346 | 0.000 |
| 120 | 2.585 | 1.615 | 3.153 | 3.929 | -0.808 | -1.615 | 0.000 |
| 150 | 3.231 | 2.019 | 3.942 | 4.911 | -1.010 | -2.019 | 0.000 |
| 180 | 3.877 | 2.423 | 4.730 | 5.893 | -1.212 | -2.423 | 0.000 |
| 200 | 4.308 | 2.692 | 5.256 | 6.548 | -1.346 | -2.692 | 0.000 |
| 220 | 4.739 | 2.962 | 5.781 | 7.203 | -1.481 | -2.962 | 0.000 |
| 250 | 5.385 | 3.365 | 6.569 | 8.185 | -1.683 | -3.365 | 0.000 |
| 280 | 6.031 | 3.769 | 7.358 | 9.167 | -1.885 | -3.769 | 0.000 |
| 300 | 6.462 | 4.039 | 7.883 | 9.822 | -2.019 | -4.039 | 0.000 |
| 320 | 6.893 | 4.308 | 8.409 | 10.477 | -2.154 | -4.308 | 0.000 |
| 350 | 7.539 | 4.712 | 9.197 | 11.459 | -2.356 | -4.712 | 0.000 |
| 380 | 8.185 | 5.116 | 9.986 | 12.441 | -2.558 | -5.116 | 0.000 |
| 400 | 8.616 | 5.385 | 10.511 | 13.096 | -2.693 | -5.385 | 0.000 |
| 420 | 9.046 | 5.654 | 11.037 | 13.751 | -2.827 | -5.654 | 0.000 |
| 450 | 9.693 | 6.058 | 11.825 | 14.733 | -3.029 | -6.058 | 0.000 |
| 480 | 10.339 | 6.462 | 12.613 | 15.715 | -3.231 | -6.462 | 0.000 |
| 500 | 10.770 | 6.731 | 13.139 | 16.370 | -3.366 | -6.731 | 0.000 |
※1 アスペクト比WUXGA（16：10）映写時の距離です、投写距離は実際の距離と誤差のある場合があります。（許容誤差±5%）
※2 （基準位置）とは、レンズキャリブレーション操作を行ったレンズ初期位置のことを指します。
※3 オフセットHdは、設置面の水平度に影響を受けるため、およその値として下さい。

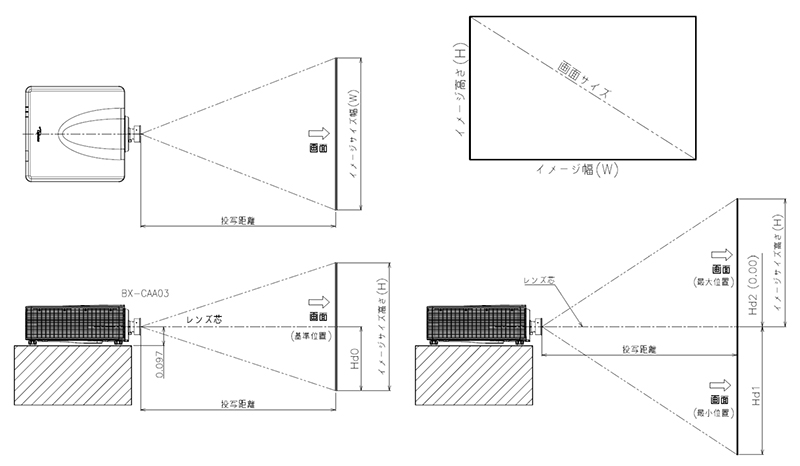

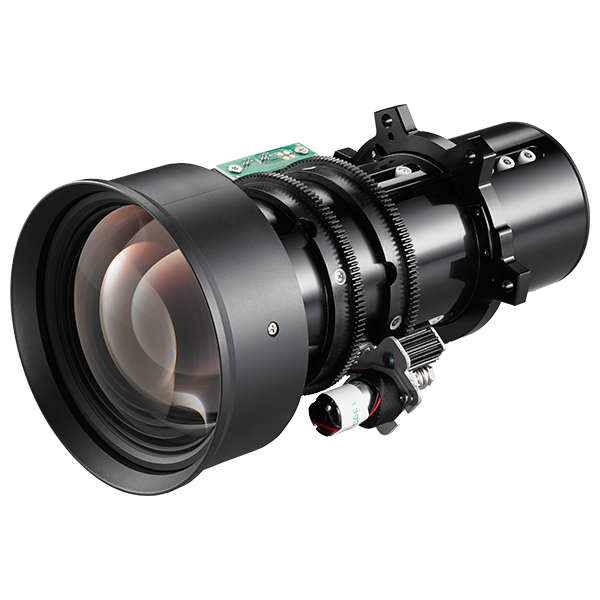

長焦点レンズ BX-CAA03
| アスペクト比（16:10） | |||||||
|---|---|---|---|---|---|---|---|
| 画面サイズ（型） | イメージサイズ（m） | プロジェクターの距離(m)※1 | オフセットHd（m）最短（ワイド）時※3 レンズ芯からイメージ下端 |
||||
| 幅（W） | 高さ（H） | 最短（ワイド） | 最長（テレ） | Hd0 （基準位置）※2 |
Hd1 （最小位置） |
Hd2 （最大位置） |
|
| 50 | 1.077 | 0.673 | 1.637 | 3.145 | -0.337 | -0.673 | 0.000 |
| 80 | 1.723 | 1.077 | 2.619 | 5.032 | -0.539 | -1.077 | 0.000 |
| 100 | 2.154 | 1.346 | 3.274 | 6.289 | -0.673 | -1.346 | 0.000 |
| 120 | 2.585 | 1.615 | 3.929 | 7.547 | -0.808 | -1.615 | 0.000 |
| 150 | 3.231 | 2.019 | 4.911 | 9.434 | -1.010 | -2.019 | 0.000 |
| 180 | 3.877 | 2.423 | 5.893 | 11.321 | -1.212 | -2.423 | 0.000 |
| 200 | 4.308 | 2.692 | 6.548 | 12.579 | -1.346 | -2.692 | 0.000 |
| 220 | 4.739 | 2.962 | 7.203 | 13.837 | -1.481 | -2.962 | 0.000 |
| 250 | 5.385 | 3.365 | 8.185 | 15.724 | -1.683 | -3.365 | 0.000 |
| 280 | 6.031 | 3.769 | 9.167 | 17.610 | -1.885 | -3.769 | 0.000 |
| 300 | 6.462 | 4.039 | 9.822 | 18.868 | -2.019 | -4.039 | 0.000 |
| 320 | 6.893 | 4.308 | 10.477 | 20.126 | -2.154 | -4.308 | 0.000 |
| 350 | 7.539 | 4.712 | 11.459 | 22.013 | -2.356 | -4.712 | 0.000 |
| 380 | 8.185 | 5.116 | 12.441 | 23.900 | -2.558 | -5.116 | 0.000 |
| 400 | 8.616 | 5.385 | 13.096 | 25.158 | -2.693 | -5.385 | 0.000 |
| 420 | 9.046 | 5.654 | 13.751 | 26.416 | -2.827 | -5.654 | 0.000 |
| 450 | 9.693 | 6.058 | 14.733 | 28.302 | -3.029 | -6.058 | 0.000 |
| 480 | 10.339 | 6.462 | 15.715 | 30.189 | -3.231 | -6.462 | 0.000 |
| 500 | 10.770 | 6.731 | 16.370 | 31.447 | -3.366 | -6.731 | 0.000 |
※1 アスペクト比WUXGA（16：10）映写時の距離です、投写距離は実際の距離と誤差のある場合があります。（許容誤差±5%）
※2 （基準位置）とは、レンズキャリブレーション操作を行ったレンズ初期位置のことを指します。
※3 オフセットHdは、設置面の水平度に影響を受けるため、およその値として下さい。

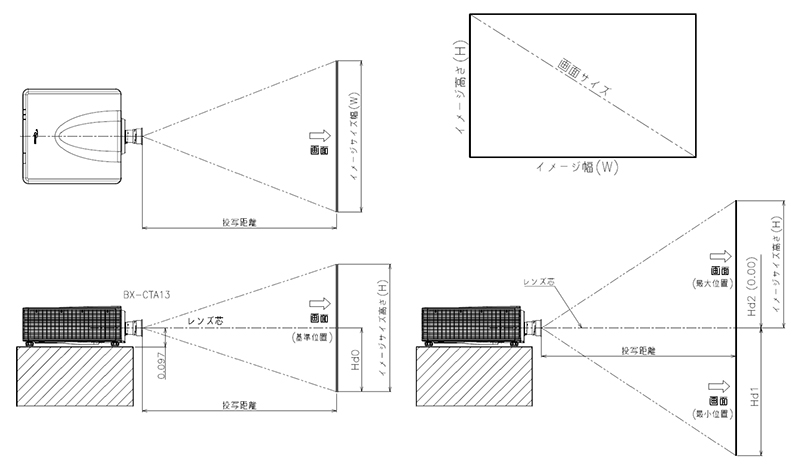

超長焦点レンズ BX-CTA13
| アスペクト比（16:10） | |||||||
|---|---|---|---|---|---|---|---|
| 画面サイズ（型） | イメージサイズ（m） | プロジェクターの距離(m)※1 | オフセットHd（m）最短（ワイド）時※3 レンズ芯からイメージ下端 |
||||
| 幅（W） | 高さ（H） | 最短（ワイド） | 最長（テレ） | Hd0 （基準位置）※2 |
Hd1 （最小位置） |
Hd2 （最大位置） |
|
| 50 | 1.077 | 0.673 | 3.123 | 5.923 | -0.337 | -0.673 | 0.000 |
| 80 | 1.723 | 1.077 | 4.997 | 9.477 | -0.539 | -1.077 | 0.000 |
| 100 | 2.154 | 1.346 | 6.246 | 11.847 | -0.673 | -1.346 | 0.000 |
| 120 | 2.585 | 1.615 | 7.496 | 14.216 | -0.808 | -1.615 | 0.000 |
| 150 | 3.231 | 2.019 | 9.370 | 17.770 | -1.010 | -2.019 | 0.000 |
| 180 | 3.877 | 2.423 | 11.243 | 21.324 | -1.212 | -2.423 | 0.000 |
| 200 | 4.308 | 2.692 | 12.493 | 23.693 | -1.346 | -2.692 | 0.000 |
| 220 | 4.739 | 2.962 | 13.742 | 26.062 | -1.481 | -2.962 | 0.000 |
| 250 | 5.385 | 3.365 | 15.616 | 29.616 | -1.683 | -3.365 | 0.000 |
| 280 | 6.031 | 3.769 | 17.490 | 33.170 | -1.885 | -3.769 | 0.000 |
| 300 | 6.462 | 4.039 | 18.739 | 35.540 | -2.019 | -4.039 | 0.000 |
| 320 | 6.893 | 4.308 | 19.988 | 37.909 | -2.154 | -4.308 | 0.000 |
| 350 | 7.539 | 4.712 | 21.862 | 41.463 | -2.356 | -4.712 | 0.000 |
| 380 | 8.185 | 5.116 | 23.736 | 45.017 | -2.558 | -5.116 | 0.000 |
| 400 | 8.616 | 5.385 | 24.985 | 47.386 | -2.693 | -5.385 | 0.000 |
| 420 | 9.046 | 5.654 | 26.235 | 49.755 | -2.827 | -5.654 | 0.000 |
| 450 | 9.693 | 6.058 | 28.109 | 53.309 | -3.029 | -6.058 | 0.000 |
| 480 | 10.339 | 6.462 | 29.983 | 56.863 | -3.231 | -6.462 | 0.000 |
| 500 | 10.770 | 6.731 | 31.232 | 59.233 | -3.366 | -6.731 | 0.000 |
※1 アスペクト比WUXGA（16：10）映写時の距離です、投写距離は実際の距離と誤差のある場合があります。（許容誤差±5%）
※2 （基準位置）とは、レンズキャリブレーション操作を行ったレンズ初期位置のことを指します。
※3 オフセットHdは、設置面の水平度に影響を受けるため、およその値として下さい。
【ご使用前に】
※海外モデルを含めたリストとなりますので、ご選定の際はご注意ください。
※一部の製品（型番）は掲載がない場合がございます。
※「ZU500UST」の場合、型番「ZU500USTe」を選択しご参照ください。
※「ML1050STJ」の場合、型番「ML1050ST+」を選択しご参照ください。
